Innovative schallwandlertechnologie

RCF boasts over 75 years of experience in designing and manufacturing transducers, with a particular focus on moving coil loudspeakers. Our transducers are engineered to optimize the balance between power delivery and sound purity, achieving minimal distortion and the capacity to endure high power levels for extended periods.
Heritage
RCF boasts over 75 years of experience in designing and manufacturing transducers, with a particular focus on moving coil loudspeakers. Our transducers are engineered to optimize the balance between power delivery and sound purity, achieving minimal distortion and the capacity to endure high power levels for extended periods. RCF's legacy includes pioneering advanced transducer technologies and the application of high-tech materials such as Neodymium, Carbon Fibre, Titanium, Kevlar, Modified Polyether Ether Ketone (PKX), Kapton, and Mylar hybrids.

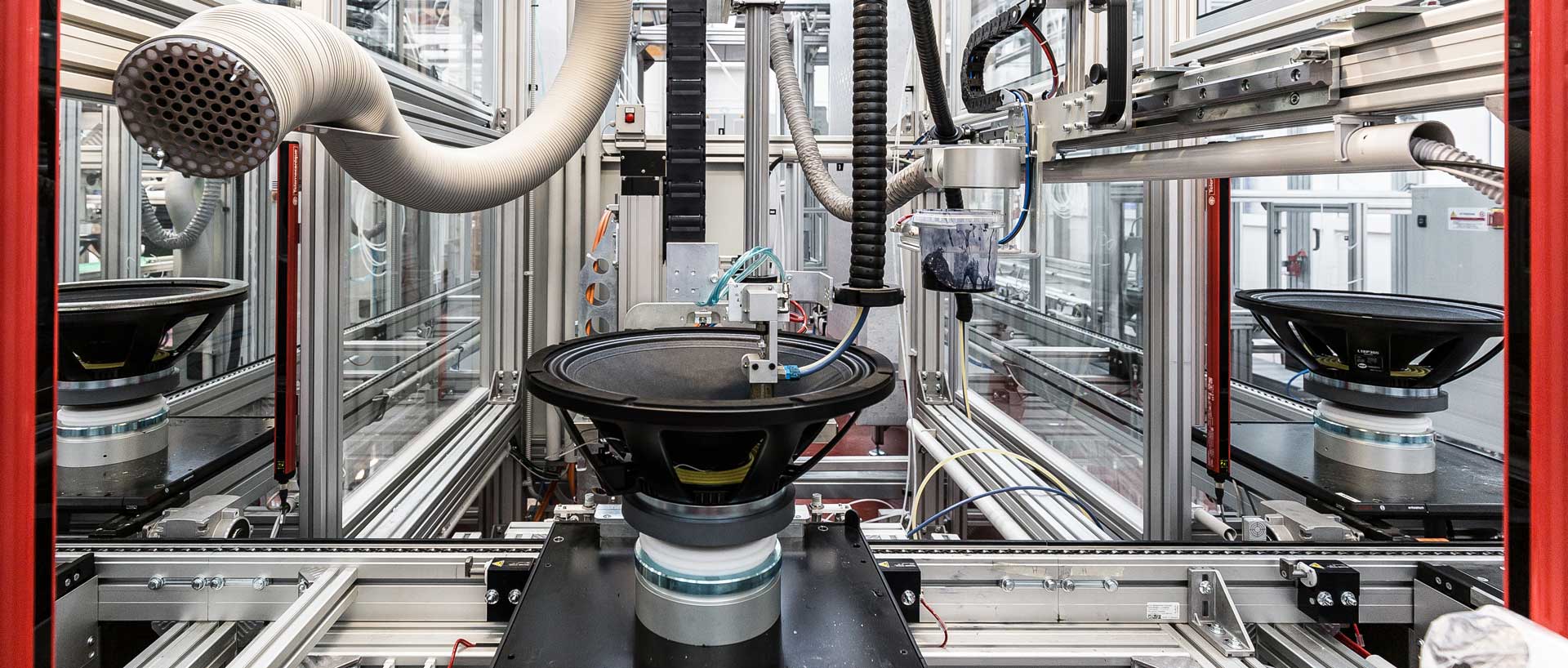

Our models are subjected to a rigorous evaluation process, featuring a 200-hour continuous signal test designed to challenge the transducers' limits. This demanding stress test ensures that only transducers meeting our stringent standards for durability and performance are selected.
Endurance
RCF boasts over 75 years of experience in designing and manufacturing transducers, with a particular focus on moving coil loudspeakers. Our transducers are engineered to optimize the balance between power delivery and sound purity, achieving minimal distortion and the capacity to endure high power levels for extended periods. RCF's legacy includes pioneering advanced transducer technologies and the application of high-tech materials such as Neodymium, Carbon Fibre, Titanium, Kevlar, Modified Polyether Ether Ketone (PKX), Kapton, and Mylar hybrids.
Our models are subjected to a rigorous evaluation process, featuring a 200-hour continuous signal test designed to challenge the transducers' limits. This demanding stress test ensures that only transducers meeting our stringent standards for durability and performance are selected.
Vanguard
RCF boasts over 75 years of experience in designing and manufacturing transducers, with a particular focus on moving coil loudspeakers. Our transducers are engineered to optimize the balance between power delivery and sound purity, achieving minimal distortion and the capacity to endure high power levels for extended periods. RCF's legacy includes pioneering advanced transducer technologies and the application of high-tech materials such as Neodymium, Carbon Fibre, Titanium, Kevlar, Modified Polyether Ether Ketone (PKX), Kapton, and Mylar hybrids.
Our models are subjected to a rigorous evaluation process, featuring a 200-hour continuous signal test designed to challenge the transducers' limits. This demanding stress test ensures that only transducers meeting our stringent standards for durability and performance are selected.
Responsive Image

Belastbarkeit

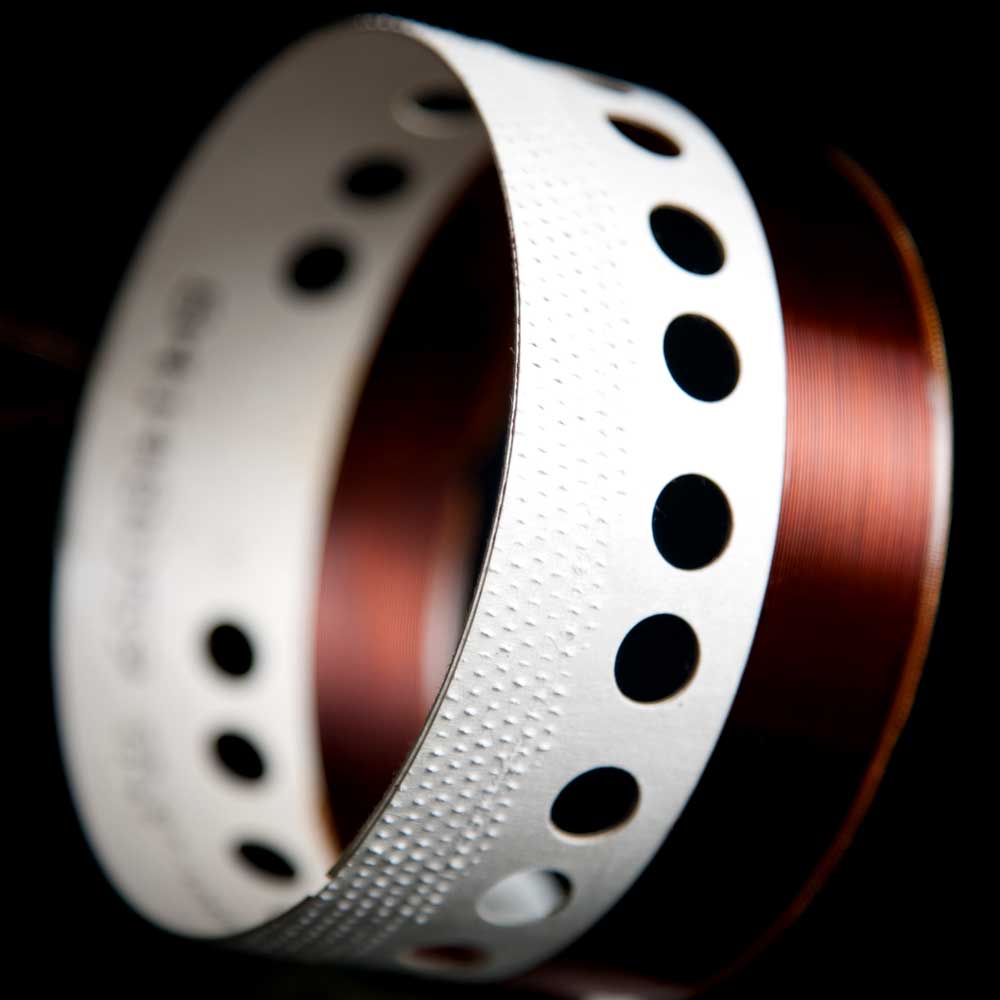

Bei der Entwicklung seiner neuen Schallwandlertypen hat RCF viel Ressourcen und Zeit in die Materialforschung, Erprobung unterschiedlicher Topologien und Leistungsprüfung investiert, um höchste Konstruktionsfestigkeit, optimale thermische Eigenschaften und maximale Belastbarkeit zu gewährleisten. Die RCF Ingenieure haben einen Schwingspulenträger aus einem Polyimid-Verbundstoff entwickelt, der Temperaturspitzen von über 380°C standhält und damit die thermischen Anforderungen an moderne professionelle Audiosysteme weit übertrifft. Dank der Kombination dieses Materials mit speziellen Klebstoffen, unseren innen-/außengewickelten Schwingspulen, der Silikonspinne, gerichteter Hyperventilation und Membranen mit spezieller Faserverstärkung verfügt die neue Produktfamilie von RCF über die widerstandsfähigsten und zuverlässigsten Schallwandler der gesamten Branche.
Responsive Image

Belastbarkeit

Responsive Image

Kapton® wird vor allem in der Raumfahrt und für temperaturbeständige Isolierungen verwendet. Bei Anwendungen mit extremer Hitze oder Vibrationen schwören Designer auf Kapton®, weil es seine einzigartigen mechanischen Eigenschaften selbst unter härtesten Bedingungen beibehält.

Responsive Image

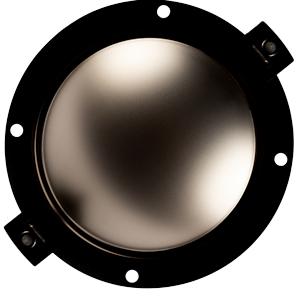

Titan ist extrem korrosions- und temperaturbeständig und aufgrund seiner hohen Dichte sehr bruchresistent. Deshalb wird es im Flugzeugbau und der Raumfahrt sowie für hochwertige Sportausrüstung und Luxusautos verwendet - und natürlich für die RCF Schallwandler. Titankalotten kombinieren die Vorteile Phenolharz- und Verbundstoff-Membranen und verfügen über einen herausragenden Frequenzgang, den sonst nur deutlich fragilere Materialien ermöglichen.
Responsive Image

Kapton® wird vor allem in der Raumfahrt und für temperaturbeständige Isolierungen verwendet. Bei Anwendungen mit extremer Hitze oder Vibrationen schwören Designer auf Kapton®, weil es seine einzigartigen mechanischen Eigenschaften selbst unter härtesten Bedingungen beibehält.

High-Class Neodymium: Best-in-Class Magnets

Neodymium, a rare earth material, enhances efficiency, power handling, and weight reduction. Our designs, with a 20% stronger magnetic field than typical neodymium grades, enable precise voice coil control and higher force levels (BL). Magnet geometry and configuration are optimized for maximum flux density, incorporating thermal management to ensure reliability. Techniques such as computer-aided magnet optimization and FEM analysis refine magnet weight, flux density, and field saturation, significantly reducing driver weight and harmonic distortion.
Neodymium, a rare earth material, enhances efficiency, power handling, and weight reduction. Our designs, with a 20% stronger magnetic field than typical neodymium grades, enable precise voice coil control and higher force levels (BL). Magnet geometry and configuration are optimized for maximum flux density, incorporating thermal management to ensure reliability. Techniques such as computer-aided magnet optimization and FEM analysis refine magnet weight, flux density, and field saturation, significantly reducing driver weight and harmonic distortion.
The T-pole design minimizes flux modulation in the magnetic assembly during typical voice coil movements within the gap. A specially designed copper ring, pressed onto the pole piece, modifies and reduces the magnetic circuit and voice coil inductance, enabling a controlled extension of the acoustic frequency response.
Ferrite Ceramics: High Power Magnet Designs
Our engineering team has introduced a new ferrite magnet that delivers higher flux in a lightweight design, setting a new standard for ferrite products by minimizing weight without compromising performance. Specific magnet sizes and molds enhance the performance of this innovative design.
Ferrite Ceramics: High Power Magnet Designs
Our engineering team has introduced a new ferrite magnet that delivers higher flux in a lightweight design, setting a new standard for ferrite products by minimizing weight without compromising performance. Specific magnet sizes and molds enhance the performance of this innovative design.
Responsive Image

Gerichtete hyperventilation

Our cooling designs combine various components to create an ideal ventilation system. The RCF engineering team emphasizes finned cooling channels and optimizes the surface area of the front magnetic plate for efficient heat dissipation. The double silicone sealed spider design functions as an air pump, expelling hot air and drawing in fresh air with each movement of the cone assembly.
Responsive Image

Membransystem

The latest RCF Precision Transducers incorporate several cutting-edge technologies. The diaphragm and suspension are precision-crafted significantly reducing distortion by eliminating resonance points and aiding in suspension breakup mode control. RCF has mastered an oxygen-free process for molding titanium ultrathin films into high-quality, precisely shaped diaphragms. Our current Polyimide-Kapton dome with new bonding technology and reinforced ribs, is ten times more durable than previous models. Additionally, we've redesigned the phase plug to enhance sound clarity and precision and improve coupling with the low-frequency transducer.

Schwingspule mit direct-drive-technologie

In the Direct Drive configuration, the top of the former is bent and bonded directly to the edge of the titanium diaphragm. This setup ensures optimal energy transfer between the voice coil and the dome assembly, resulting in a smoother, extended frequency response beyond 10 kHz, reducing break-up modes, and lowering distortion. This assembly delivers not only high power handling but also excellent mechanical and thermal properties, making RCF compression drivers robust and reliable.

Phase-plugs

Through extensive computer-assisted mathematical modeling and testing, we've developed phase plug geometries that ensure balanced acoustic performance by controlling and lowering air distortion and maximizing output. This allows for a lower compression ratio, generating substantially lower distortion artifacts. The result is high output with smooth acoustic frequency response and low harmonic distortion artifacts. Our compression drivers feature 4-slot, 3-slot, and 2-slot radial-optimized geometry phase plug designs.
Responsive Image

Belastbarkeit

Bei der Entwicklung seiner neuen Schallwandlertypen hat RCF viel Ressourcen und Zeit in die Materialforschung, Erprobung unterschiedlicher Topologien und Leistungsprüfung investiert, um höchste Konstruktionsfestigkeit, optimale thermische Eigenschaften und maximale Belastbarkeit zu gewährleisten. Die RCF Ingenieure haben einen Schwingspulenträger aus einem Polyimid-Verbundstoff entwickelt, der Temperaturspitzen von über 380°C standhält und damit die thermischen Anforderungen an moderne professionelle Audiosysteme weit übertrifft. Dank der Kombination dieses Materials mit speziellen Klebstoffen, unseren innen-/außengewickelten Schwingspulen, der Silikonspinne, gerichteter Hyperventilation und Membranen mit spezieller Faserverstärkung verfügt die neue Produktfamilie von RCF über die widerstandsfähigsten und zuverlässigsten Schallwandler der gesamten Branche.

Magnetkreise

Die RCF Precision Transducer Neodym-Magnetkreise erreichen eine noch höhere magnetische Feldstärke im Luftspalt als übliche keramische Konstruktionen bei gleichzeitig erheblich reduziertem Gesamtgewicht. Das zur Gruppe der seltenen Erden gehörende Neodym übt durch den deutlich höheren BL-Faktor eine stärkere Kraft aus und sorgt so für eine verbesserte Kontrolle der bewegten Masse. Dies resultiert in einem höheren Wirkungsgrad, besserer Transientenwiedergabe und geringeren Verzerrungen der hohen Frequenzen. Das neue Magnetkreis-Design von RCF ist auf höchstmögliche magnetische Feldstärke im Luftspalt optimiert und sorgt so für eine verbesserte Kontrolle der bewegten Masse. Ein passgenau auf den Polkern aufgepresster dünner Kupferring modifiziert und senkt die Induktivität des Magnetkreises und der Schwingspule und bewirkt eine kontrollierte Erweiterung des akustischen Übertragungsbereiches. Kühlrippen auf der Aluminium-Rückseite der Baugruppe bilden eine wärmeableitende Oberfläche für den Treiber. Das trägt zur Senkung der Temperatur bei, was die Kompressionswirkung des Treibers verbessert und die akustische Leistung erhöht.
Responsive Image
