RDNet Measure

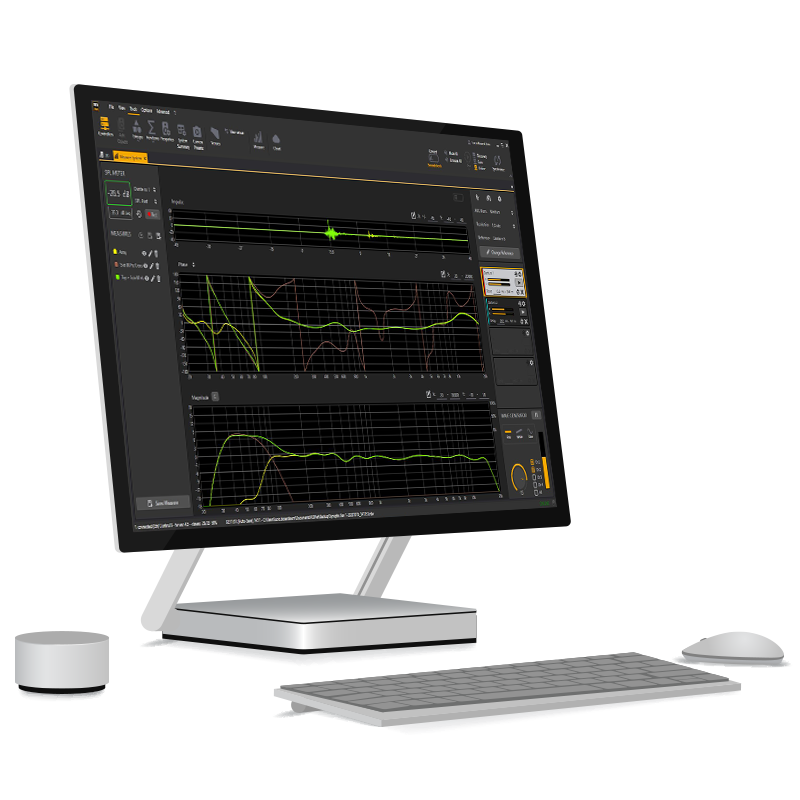

RDNet Measure ist ein leistungsfähiger 2-Kanal-FFT-Analyzer, der Magnitude, Phase, Frequenzspektrum, Kohärenz und Impulsantworten auf vier Eingängen in Echtzeit messen kann. Der Funktionsumfang reicht von der Delay-Analyse und einem Mehrfach-Signalgenerator bis zu einem integrierten SPL-Meter inkl. Kalibrierung. Die Anzeige von RDNet Measure erfolgt entweder als Tab in RDNet oder als separates Fenster.


Detaillierte analyse für alle signalquellen

RDNet nutzt ein fortschrittliches Analyseverfahren, bei dem auch ein externer Stimulus unabhängig vom Messsystem gewählt werden kann.
The excitation signal can be, other than the internal signal generator’s output, the audio program of your event or music playback.

Responsive Image

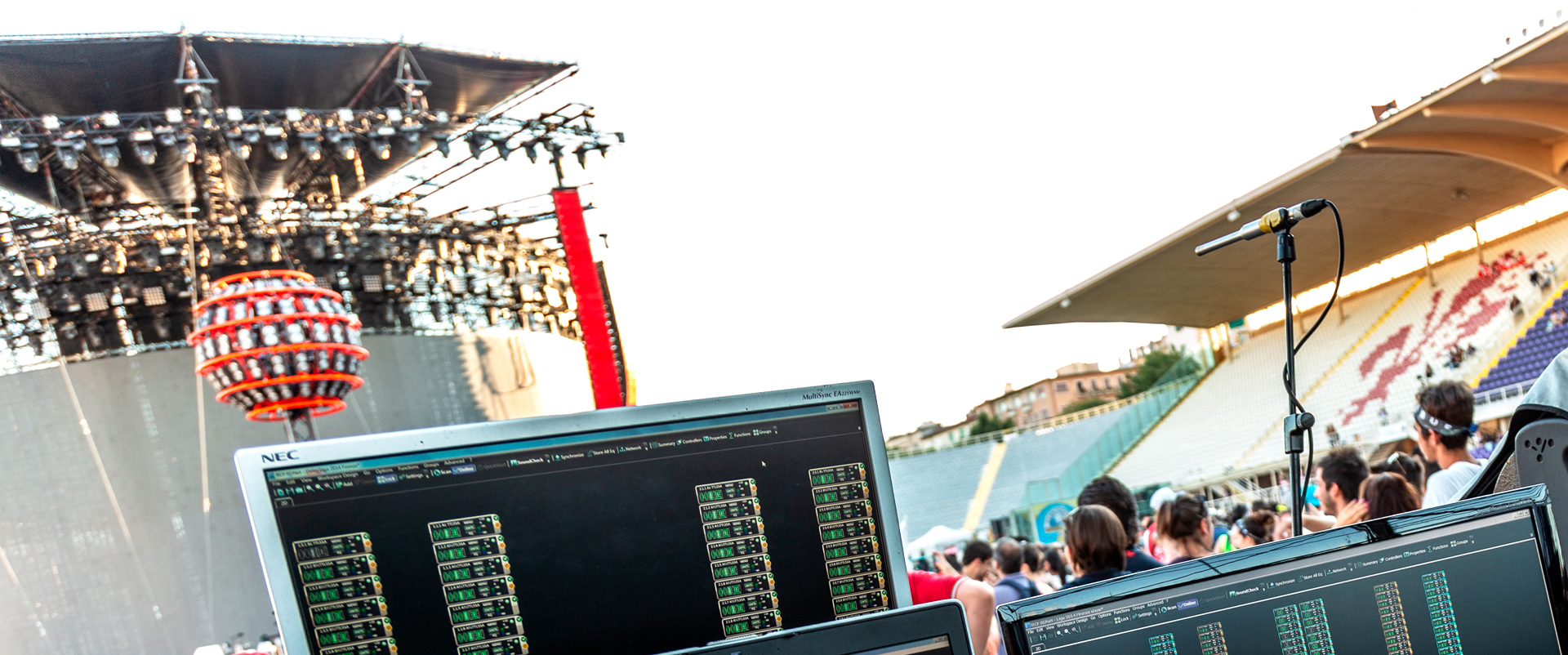

Gleichmässigere abdeckung

Das Hauptziel einer PA-Anlage ist es, Zuschauern auf allen Plätzen ein gleichwertiges Erlebnis zu bieten. Ein korrektes System-Tuning sorgt dafür, dass sich die Entscheidungen des Toningenieurs am Mischpult mit nur minimalen Abweichungen konsistent auf das Hörerlebnis des gesamten Publikums auswirken.
Der Audio-Analysator kann zusätzlich auf Aspekte hinweisen, die man mit den Ohren allein nicht genau identifizieren kann. Wenn Ihre Ohren ein Problem wahrnehmen, erkennt der Audio-Analysator die Ursache und stellt sie grafisch dar.
Der Analysator vergleicht das vom System ausgegebene Signal mit dem Eingangssignal. Die Differenz zwischen den beiden Signalen wird als Übertragungsfunktion bezeichnet. Sie gibt Auskunft darüber, wie präzise das System das Signal in Bezug auf Laufzeit und Frequenz wiedergibt.

RDNet Measure liefert daten zu vier verschiedenen parametern
- Signalstärke - Pegel über Frequenz, Angaben in Dezibel. Die Signalstärke ist das Verhältnis der Amplitude der Frequenzen im Ausgangssignal zur Amplitude der Frequenzen des Eingangssignals.
- Phasengang - Phase über Frequenz, Angaben in Grad
- Kohärenz - Zur Identifikation von Rauschen/Störgeräuschen, Verzerrungen und Messstabilität. Dies ist eine Bewertung der Linearität des Systems
- Impulsantwort- Misst die zeitliche Reaktion eines Systems auf eine ideale Impulsanregung

Schallpegelmessung

RDNet bietet verschiedene Optionen zur Überwachung der Signalpegel. Der Wert gilt nur für akustische Messungen und erfordert die Kalibrierung der Mikrofonempfindlichkeit.

- Dauerschalldruckpegel (SPL A-/C-bewertet), Angaben in Dezibel.
- Äquivalenter Schalldruckpegel (Leq), ein zeitlich gewichteter Parameter, der auf einer Anzeige leichter abzulesen ist als der momentane Schalldruckpegel.
- Der Schallpegelmesser verfügt über eine Übersteuerungsanzeige sowie eine Protokollfunktion, die den zeitlichen Verlauf der Schallpegelmessungen aufzeichnet.

Features

4 Eingänge – mehrere Ausgänge
ASIO-Treiber
Sampling-Rate 44,1 / 48 kHz

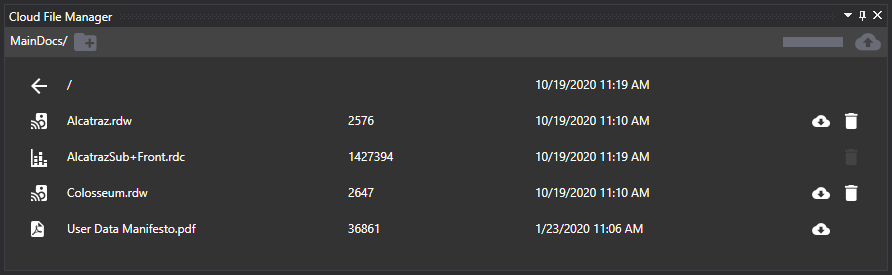

Dateien-Import/-Export cloudbasiert oder In-the-Box
Delay Finder
Signalgenerator
Gewichteter Schalldruckpegelmesser mit Logging- und Kalibrierungsfunktion
Auflösung bis zu 1/24 Oktave
