Q 15

MÓDULO DE DOS VÍAS DE FUENTE PUNTUAL
  • SPL máximo de 138 dB
  • Potencia: 1500W AES
  • 45 ÷ 20000 Hz
  • Cobertura de directividad constante de 60° × 22,5°
Donde comprar
Características Especificaciones Accesorios Productos relacionados Descargas
Donde comprar
Características
  • SPL máximo de 138 dB
  • Potencia: 1500W AES
  • 45 ÷ 20000 Hz
  • Cobertura de directividad constante de 60° × 22,5°
  • 1 altavoz de graves de neodimio de 15'', bobina móvil de 4''
  • Motor de compresión de neodimio de 4''
  • Recinto de contrachapado de abedul báltico
  • Rejilla frontal de acero con revestimiento textil
  • Integrated array mechanics
  • Multi-pole Speakon connectors

El modelo Q 15 es un módulo de fuente de sonido puntual, biamplificado y de 2 vías, ideado para aplicaciones de tiro medio y largo. Combina un tamaño compacto con una altísima potencia de salida para la reproducción precisa de voz y música. El sistema está equipado con la última generación de transductores RCF Precision, conformados por un woofer de neodimio de 15'' y un transductor de compresión de titanio-neodimio de 4'' que ofrecen un total de 1500W de potencia, además de una directividad de 60° en el plano vertical y 22,5° en el horizontal. La forma trapezoidal de la caja ofrece un ángulo de acoplamiento de 22,5° a cada lado. Las aplicaciones para la Serie Q van desde las configuraciones de fuente puntual en aplicaciones de distancia media, a arrays de hasta 8 módulos en aplicaciones de tiro largo. La rejilla cuenta con recubrimiento electrostático y un revestimiento textil para protección contra el polvo. La caja está fabricada en contrachapado de abedul báltico con un acabado de pintura de poliurea negra, texturizada y altamente resistente. También incluye dos conectores SpeakON NL4 de Neutrik en el panel trasero para la biamplificación (4 polos).

AVAILABLE ON ORDER

Part number:

13000698
Q 15
EAN 8024530018726

Amplificador recomendado

SERIE XPS

4 x 4000 W

Potencia continua de Clase D a 2,7 Ω

Coma flotante de 40 bits
Procesamiento a 96 kHz

Listo para usar
Configuraciones y presets para altavoces RCF

2 unidades de rack
Ideal tanto para giras como para sistemas instalados de sonido

Enrutamiento flexible de 32 bits
con E/S analógicas,
digitales y Dante

Protección avanzada contra errores
para cada canal del amplificador y la fuente de alimentación

Responsive Image
Line array activo de 2 vías biamplificado
6 altavoces de 15'' (Q 15)
Espacios de tamaño medio, espacios deportivos y discotecas
Responsive Image

La ventaja de una curvatura constante

Los módulos de la Serie Q proporcionan una claridad extraordinaria, un control de potencia excepcional y la mejor flexibilidad de su clase en múltiples aplicaciones. Debido a su elegante diseño, el sistema es discreto e ideal cuando el espacio es limitado. La colocación de los componentes de la Serie Q y la capacidad de rotar la caja en cualquier posición aseguran una directividad precisa y una imagen sonora detallada, lo que reduce las zonas de irregularidad y atenuación. RCF ha desarrollado la Serie Q para instalaciones fijas que precisen de una gran cobertura y coherencia en un formato prémium y discreto. Independientemente de su tamaño, los altavoces de la Serie Q se basan en su tecnología prémium, puesta a prueba en numerosos conciertos, lo que asegura una relación potencia-tamaño óptima que permite cubrir grandes áreas.
Responsive Image
Responsive Image

Transductores legendarios

La Serie Q incluye transductores punteros con imanes de neodimio de RCF. Los experimentados equipos de ingenieros de RCF han desarrollado y adaptado cada uno de sus componentes. Un conjunto de protecciones protege la durabilidad y fiabilidad del producto.
Graves
  • Altavoz de graves de neodimio de 15'', bobina de voz de 4''
  • Cono resistente al agua con fibra
  • Suspensión de contorno M-roll (surround) de polialgodón
  • Estructura magnética hyper-vented
Agudos
El transductor de compresión del ND940 utilizatitanio puro y cuenta con una bobina móvil de 4 pulgadas con reproducción sonora a partir de los 600 Hz. Esto permite una mejor respuesta de impulsos, decaimiento rápido, claridad perfecta en las voces y mejor calidad en las frecuencias medias, dejando así que el woofer maneje la salida de graves del espectro sonoro. Los ligeros y potentes motores de neodimio de RCF son referencia por su rendimiento y fiabilidad.
El altavoz solo se puede amplificar con dos amplificadores, uno por cada transductor (4 pines a través de conector NL4).
Responsive Image
Responsive Image

Fiabilidad constante

El altavoz de la Serie Q está cuidadosamente diseñado para ofrecer la máxima potencia de salida y una soberbia calidad de sonido en un tamaño mínimo. La caja está fabricada en contrachapado de abedul báltico de alta calidad resistente al agua e integra refuerzos interrnos estructurales de metal, rígida y libre de resonancias. Una pintura de poliurea especial cubre la caja con una capa muy gruesa, lo que hace que el altavoz sea muy resistente a los arañazos, los golpes, el sol y las condiciones meteorológicas extremas. La resistente rejilla frontal tiene recubrimiento electrostático. La espuma de sonido acústicamente transparente del interior de la rejilla protege aún más a los transductores del polvo.

Para usarlos donde se desee

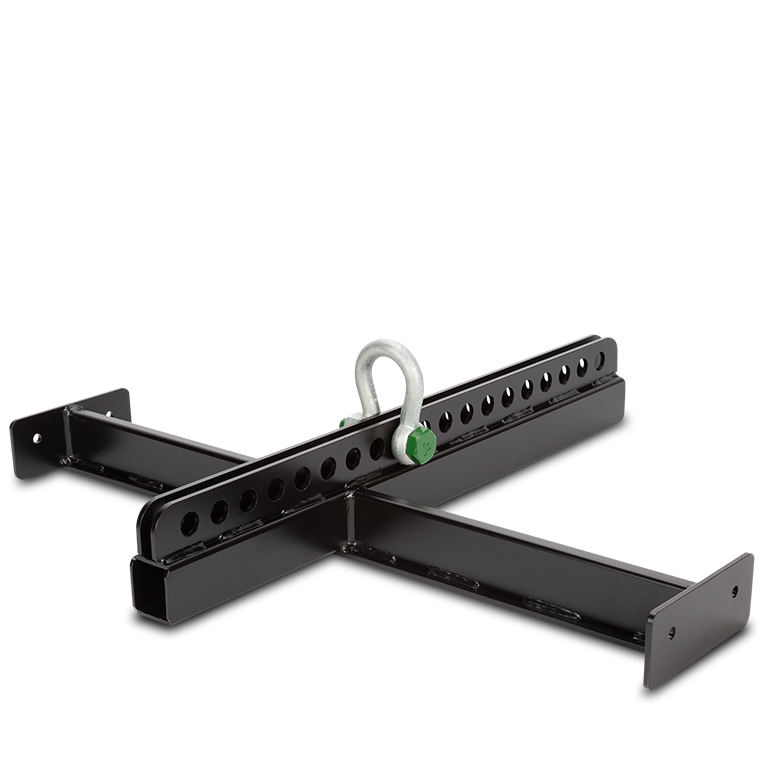

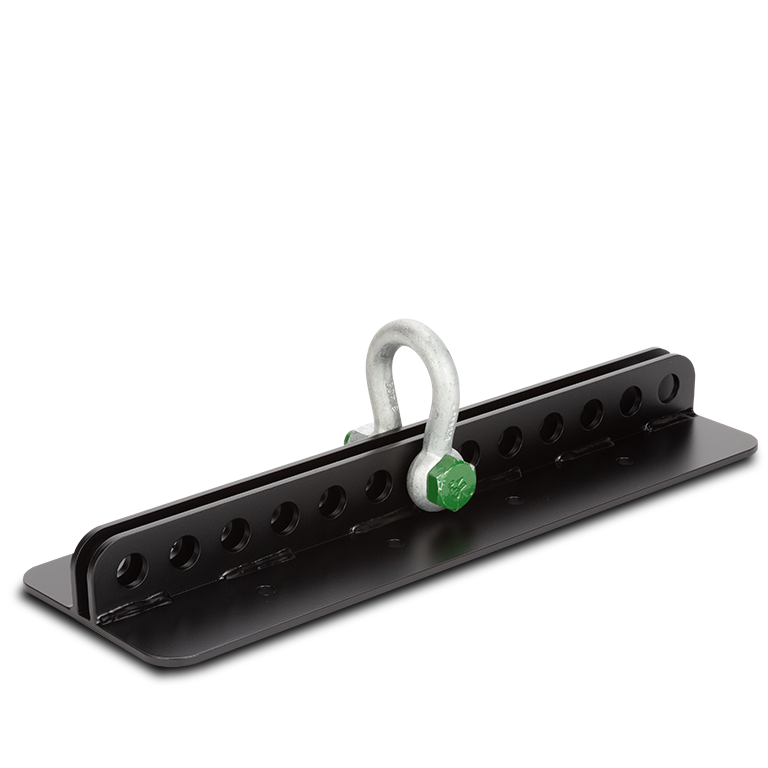

Los altavoces de la Serie Q se pueden instalar tanto de forma horizontal como vertical. Su ángulo de cobertura es proporcionalmente igual a la suma de los recintos del array (22,5° × n). La caja proporciona múltiples puntos de suspensión M10 a ambos lados. Los accesorios opcionales de suspensión incluyen dos barras de suspensión para su colocación horizontal (hasta 4) y vertical (hasta 6 con una barra y 8 con barra de suspensión doble), placas de acero inoxidable para la fijación y espaciadores de -10° para disminuir el ángulo de cobertura en aplicaciones de largo alcance. Todo el equipamiento está fabricado en acero estructural de alta resistencia con un alto factor de seguridad. El tamaño compacto y poco peso del sistema, combinados con un sistema de suspensión de la máxima calidad, garantizan rapidez y seguridad en la suspensión.
La ventaja de una curvatura constante
Responsive Image Responsive Image
La ventaja de una curvatura constante
Responsive Image Responsive Image
La ventaja de una curvatura constante
4 X 10° modules
Responsive Image
La ventaja de una curvatura constante
4 X 10° modules + 2 x 22.5° modules
Responsive Image
Especificaciones
Especificaciones acusticas
Respuesta en frecuencia (-10 dB)
45 Hz ÷ 20000 Hz
SPL máx. a 1 m
138 dB
Ángulo de cobertura horizontal
22.5°
Ángulo de cobertura vertical
60°
Índice de directividad (Q)
20
Sección de potencia
Amplification
Bi-Amp
Impedancia nominal LF
8 ohm
Manejo de potencia LF
1350 W
Manejo de potencia pico LF
5400 W
Sensibilidad LF
97 dB
Impedancia nominal HF
8 ohm
Manejo de potencia HF
150 W
Manejo de potencia pico HF
600 W
Sensibilidad HF
113 dB
Protecciones HF
Capacitor on Compression Driver
Amplificador recomendado
XPS 16K, XPS 16KD, QPS 10K
Transductores
Motor de compresión
1 x 1.4'' neo, 4.0'' v.c
Altavoz de bajos
1 x 15'' neo, 4.0'' v.c
Sección de entrada/salida
Conectores de entrada
Speakon® NL4
Conectores de salida
Speakon® NL4
Cumplimiento estándar
Safety agency
CE compliant
Especificaciones físicas
Material del gabinete/de la caja
Baltic birch plywood
Hardware
Side and rear array rigging point
Manijas
2
Rejilla
Steel
Color
Black - RAL 9005
Tamaño / Peso
Altura
860 mm / 33.86 inches
Ancho
446 mm / 17.56 inches
Profundidad
590 mm / 23.23 inches
Peso
55 kg / 121.25 lbs
Informaciones de envío
Altura de paquete
965 mm / 37.99 inches
Anchura de paquete
585 mm / 23.03 inches
Profundidad de paquete
775 mm / 30.51 inches
Peso de paquete
59 kg / 130.07 lbs
